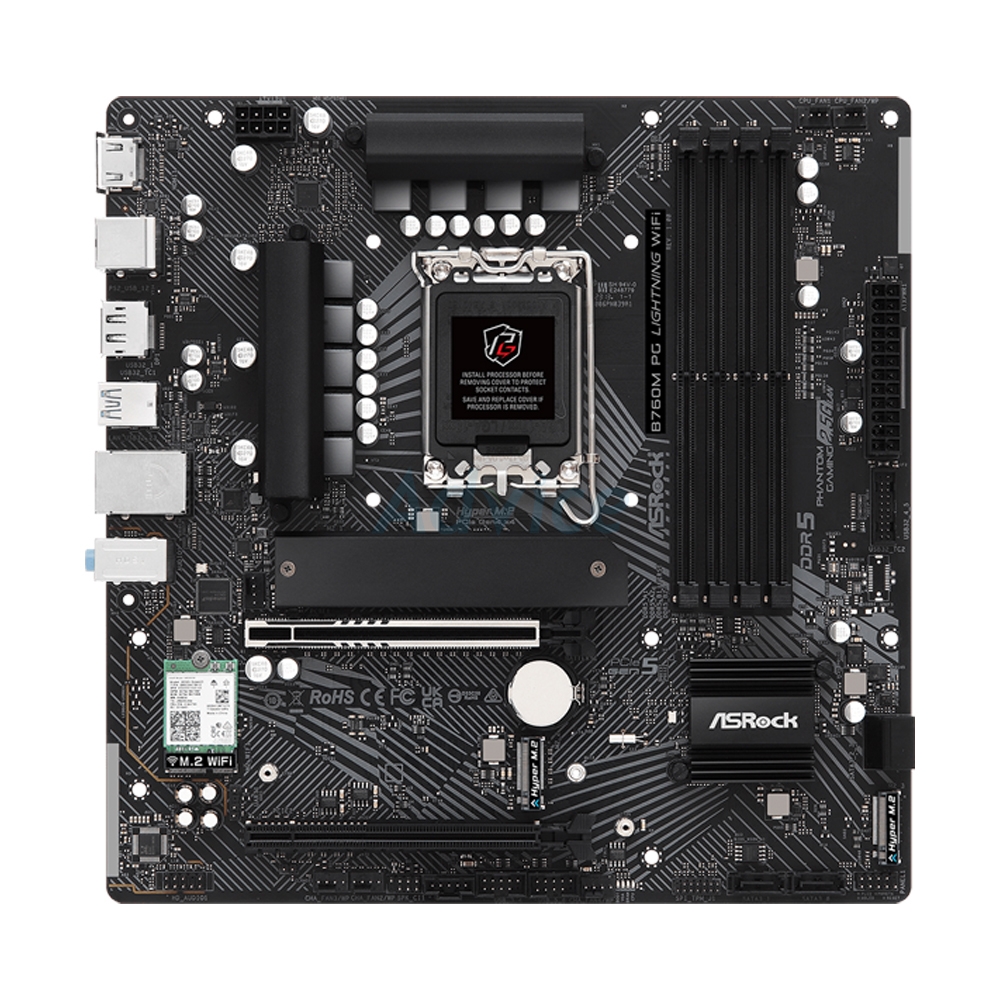

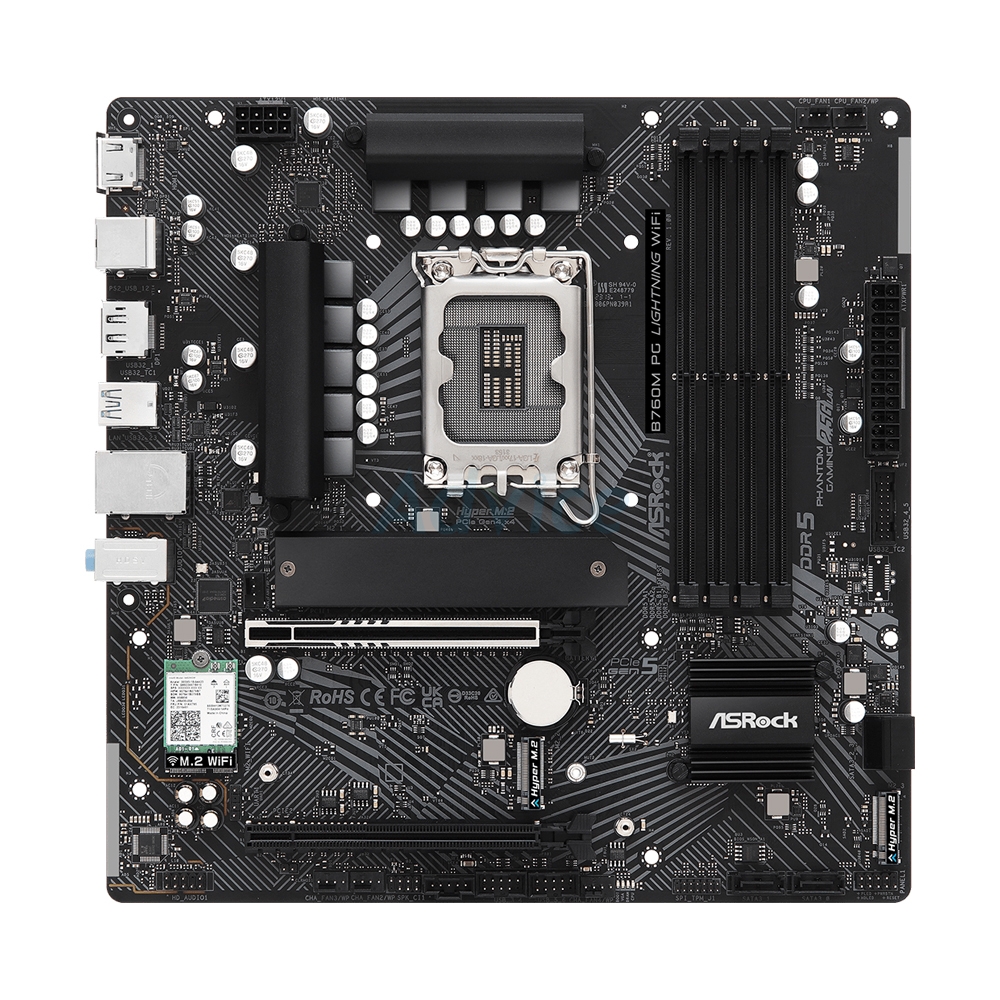

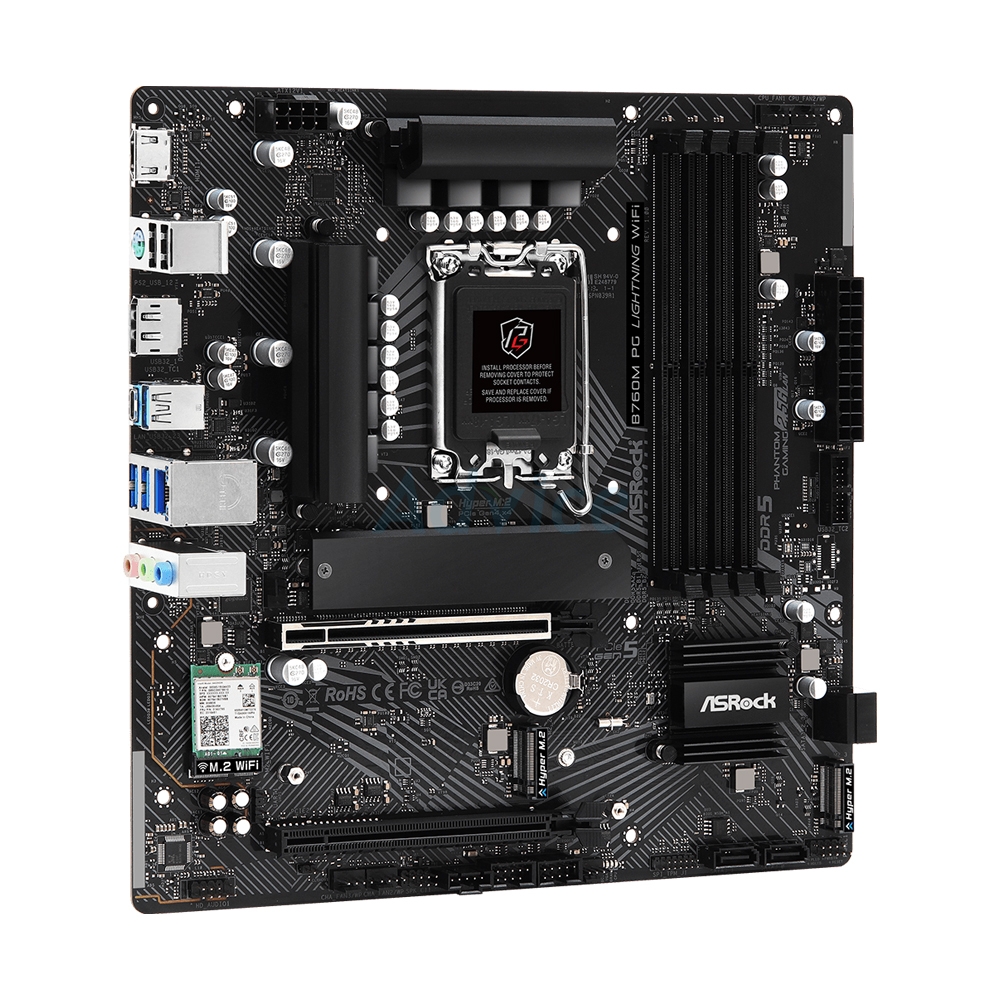

(1700) ASROCK B760M PG LIGHTNING WIFI DDR5

B760M PG LIGHTNING WIFI DDR5

- สนับสนุนซีพียู Intel® Core Gen 14, Gen 13 และ Gen 12 (LGA1700)
- สนับสนุน Intel® Hybrid Technology
- สนับสนุน Intel® Turbo Boost Max 3.0 Technology
- สนับสนุน Intel® Thermal Velocity Boost (TVB)
- สนับสนุน Intel® Adaptive Boost Technology (ABT)

Intel

1700

Intel B760

- Dual Channel DDR5 Memory Technology
- 4 x DDR5 สล็อต DIMM
- สนับสนุน DDR5 non-ECC, หน่วยความจำ un-buffered up to 7200+(OC)*
- รองรับหน่วยความจำสูงสุดที่: 256GB
- สนับสนุน Intel® Extreme Memory Profile (XMP) 3.0

*1DPC 1R ได้ถึง 7200+ MHz (OC), 4800 MHz โดยพื้นฐาน.
1DPC 2R ได้ถึงว 6000+ MHz (OC), 4400 MHz โดยพื้นฐาน.
2DPC 1R ได้ถึง 5600+ MHz (OC), 4000 MHz โดยพื้นฐาน.
2DPC 2R ได้ถึง 4800+ MHz (OC), 3600 MHz โดยพื้นฐาน.

7200

- Intel® Xe สถาปัตยกรรมกราฟิก (Gen 12)
- 1 x HDMI 2.1 TMDS Compatible, สนับสนุน HDCP 2.3 และ max. resolution up to 4K 60Hz
- 1 x DisplayPort 1.4 พร้อม DSC (บีบอัด), รองรับ HDCP 2.3 และความละเอียดสูงสุด 8K 60Hz / 5K 120Hz

*Intel® UHD Graphics มาพร้อมภาพและพอร์ตแสดงผล VGA สามารถสนับสนุนเฉพาะซีพียูที่มีกราฟฟิกมาในตัว.

AMD CrossFire

- ระบบเสียง 7.1 CH HD เสียง (Realtek ALC897 เสียง Codec)
- Nahimic Sound

CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), สนับสนุน ทำงานที่โหมด x16*

Chipset:
- 1 x PCIe 3.0 x16 Slot (PCIE2), สนับสนุน ทำงานที่โหมด x4*
- 1 x ซ็อกเก็ต M.2 (Key E), สนับสนุน โมดูลในแบบ 2230 WiFi/BT PCIe WiFi และ Intel® CNVio/CNVio2 (WiFi/BT ที่รวมกัน)

- สนับสนุน AMD CrossFire™

*รองรับ NVMe SSD แบบเดียวกับบูตดิสก์

PCIe 5.0

CPU:
- 1 x Hyper ซ็อกเก็ต M.2 (M2_1, Key M), สนับสนุน type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode*

Chipset:
- 1 x Hyper ซ็อกเก็ต M.2 (M2_2, Key M), สนับสนุน type 2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper ซ็อกเก็ต M.2 (M2_3, Key M), สนับสนุน type 2280 PCIe Gen4x4 (64 Gb/s) mode*
- 4 x พอร์ต รองรับการเชื่อมต่อ SATA3 6.0 Gb/s

*รองรับ Intel® Volume Management Device (VMD)
รองรับ NVMe SSD แบบเดียวกับบูตดิสก์

RAID
- รองรับ RAID 0, RAID 1, RAID 5 และ RAID 10 สำหรับอุปกรณ์จัดเก็บข้อมูล SATA

NVMe

3

1 x USB 3.2 Gen1 Type-C (หลัง)
5 x USB 3.2 Gen1 Type-A (3 หลัง, 2 หน้า)
6 x USB 2.0 (2 หลัง, 4 หน้า)

*พอร์ต USB ทุกช่องรองรับการป้องกันไฟฟ้าสถิต (ESD Protection)

1 x SPI หัวต่อ TPM
1 x ช่องต่อในเคสและหัวต่อลำโพง
1 x คอนเน็คเตอร์พัดลมซีพียู (4-pin)*
1 x ซีพียู/ หัวต่อปั้มน้ำ พัดลม (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)**
4 x เพลารถ/สำหรับพัดลมปั้มน้ำs (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)***
1 x คอนเน็คเตอร์เพาเวอร์ ATX แบบ 24 พิน
1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 8 พิน (หัวต่อแบบ Hi-Density Power)
1 x คอนเน็คเตอร์สำหรับเสียงแผงควบคุมด้านหน้า
1 x เชื่อมต่อ AIC Thunderbolt™ (5-pin) (สนับสนุน ASRock Thunderbolt™ 4 AIC Card)
2 x หัวต่อ USB 2.0 (รองรับพอร์ต USB 2.0 จำนวน 4 ช่อง)
1 x USB 3.2 Gen1 Header (สนับสนุน 2 พอร์ต USB 3.2 Gen1)

*CPU_FAN1 รองรับการจ่ายกำลังไฟฟ้าพัดลมสูงสุดถึง 1A (12W)

**CPU_FAN2/WP สนับสนุน the fan power up to 2A (24W).

***CHA_FAN1~4/WP รองรับ the fan power up to 2A (24W).
CPU_FAN2/WP และ CHA_FAN1~4/WP สามารถตรวจจับอัตโนมัติ ถ้าใช้พัดลมแบบ 3-พินหรือ 4 พิน.

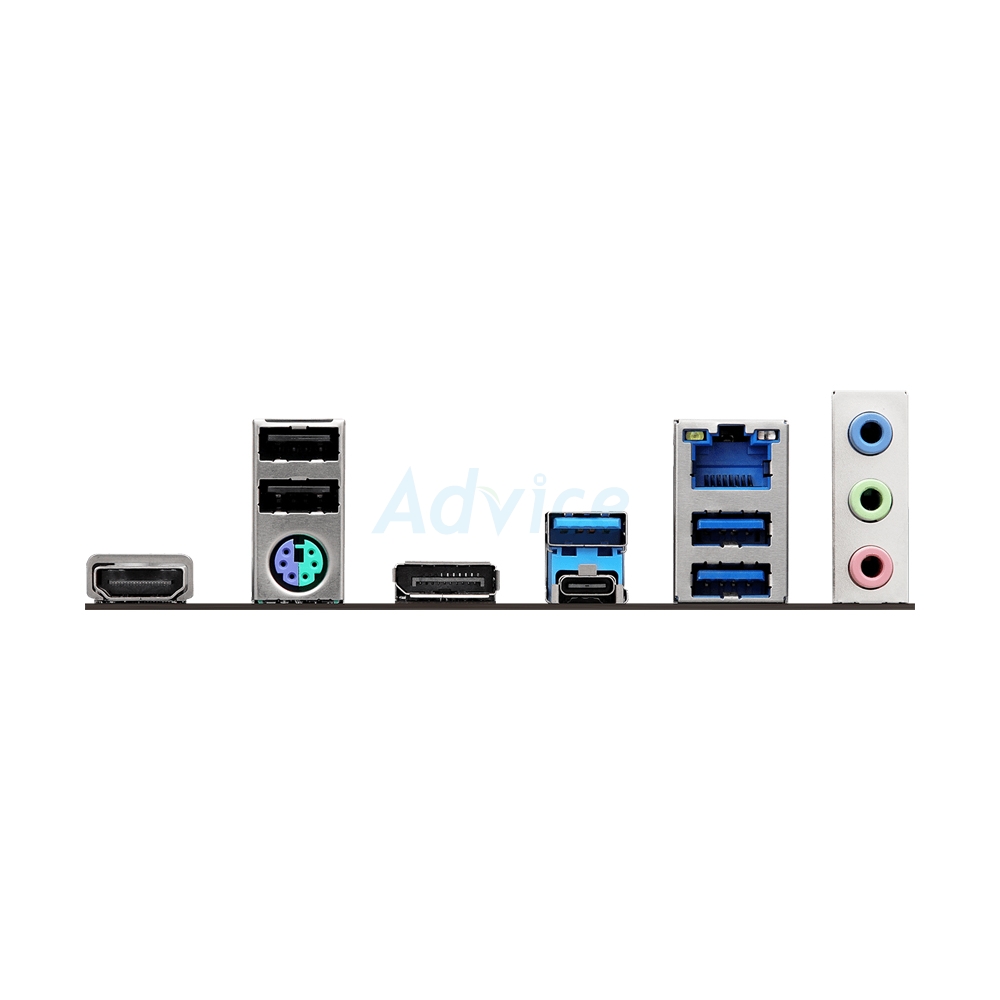

2 x พอร์ตเสาสัญญาณ
1 x พอร์ต เมาส์และคีย์บอร์ด PS/2
1 x พอร์ต HDMI
1 x DisplayPort 1.4
1 x USB 3.2 Gen1 Type-C Port
3 x USB 3.2 Gen1 Type-A Ports
2 x พอร์ต USB 2.0
1 x พอร์ต RJ-45 LAN
แจ็คสำหรับ HD เสียง: สัญญาณขาเข้า / ลำโพงหน้า / ไมโครโฟน

- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- สนับสนุนซอฟต์แวร์ Phantom Gaming LAN
- ปรับระบบควบคุมแบนด์วิทธ์อัตโนมัติ
- อินเทอร์เฟสกราฟฟิกใช้งานง่าย
- กราฟฟิกแสดงสถานะการใช้งานเครือข่าย
- ตั้งค่าที่ดีที่สุด สำหรับการเล่นเกม. เว็บเบราว์เซอร์ และโหมดสตรีม
- ควบคุมการกำหนดความสำคัญของผู้ใช้

- 802.11ax Wi-Fi 6E Module
- สนับสนุน IEEE 802.11a/b/g/n/ac/ax
- รองรับ Dual-Band 2x2 พร้อมกับสนับสนุนขยายช่องสัญญาณ 6GHz*
- 2 เสาสัญญาณ ในการสนับสนุน 2 (ส่ง) x 2 (รับ) เทคโนโลยี diversity
- สนับสนุน Bluetooth 5.3 + High speed class II
- สนับสนุน MU-MIMO

*The 6GHz band of Wi-Fi 6E module is สนับสนุนโดย Microsoft® Windows® 11 only. การเข้าถึงย่านความถี่ 6 GHz จะขึ้นอยู่กับข้อกำหนดทางกฎหมายที่แตกต่างกันในแต่ละประเทศและภูมิภาค ฟีเจอร์นี้จะถูกเปิดใช้งาน (สำหรับประเทศที่รองรับ) ผ่านการอัปเดต Windows® และซอฟต์แวร์เมื่อพร้อมใช้งาน
ต้องใช้เราเตอร์ที่เข้ากันได้กับ 6 GHz ด้วยฟังก์ชั่น 6E

Micro ATX

N/A

ไบออส 128Mb AMI UEFI สนับสนุน GUI

Superb Productivity
- PCIe Gen5 (Graphics)
- Dual Channel DDR5

Rock-Solid Durability
- 7+1+1 Power Phase, 50A Dr.MOS สำหรับ VCore+GT

Ultrafast Connectivity
- 2.5G LAN, 802.11ax Wi-Fi 6E

Module EZ Update
- ASRock Auto Driver Installer

EZ Troubleshooter
- ASRock แสดงสถานะการตรวจสอบ

ซอฟต์แวร์
- ASRock Motherboard Utility (Phantom Gaming Tuning)
- ASRock Phantom Gaming LAN ซอฟต์แวร์*

UEFI
- ASRock อีซี่ใหมด
- ASRock ฟูล เอชดี ยูอีเอฟไอ
- ASRock My Favorites ใน UEFI
- ASRock Auto Driver Installer
- ASRock อินสแตนท์แฟลช
- ASRock อิซี่เรดอินสตอลเลอร์

*ยูทิลิตีเหล่านี้สามารถดาวน์โหลดได้จาก ASRock Live Update และ App Shop.

Microsoft® Windows® 10 64-bit / 11 64-bit

1 x User Manual
1 x แผ่นปิด I/O
2 x สายเคเบิล SATA เส้น
2 x สาย SMA ของเสาสัญญาณ WiFi
2 x ASRock WiFi 2.4/5/6 GHz Antennas
1 x Plastic Cover for Wi-Fi Module
3 x สกรูสำหรับ ซ็อกเก็ต M.2
1 x Standoff for ซ็อกเก็ต M.2
